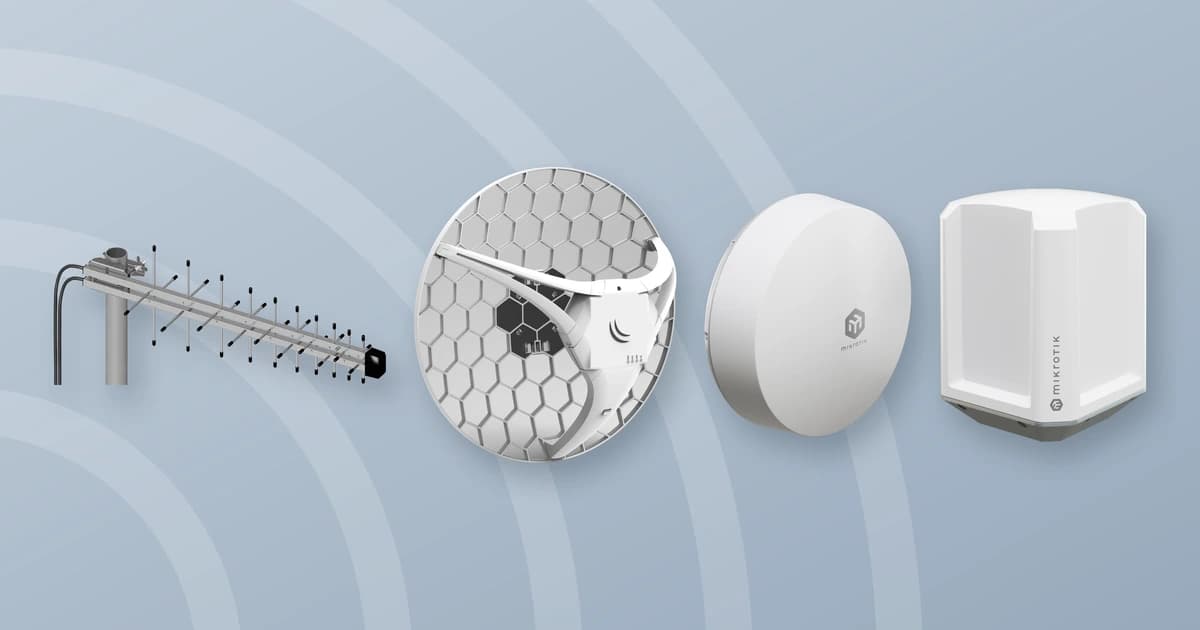

Kültéri körsugárzó, panel, log, yagi vagy parabola antenna a mobilinternethez

Kültéri antennára akkor van szükség, ha a router magától nem kap elég jó jelet, például mert messze van a bázisállomás. Ha a beltéri router így is jól vesz, a kültéri antenna nem feltétlenül javít rajta. Hogy melyik típus kell, azt három kérdés dönti el: milyen messze van a bázisállomás, melyik sávban jön a jel, és hány független csatornán vesz a router.

Három szempont a kültéri antenna kiválasztásához

Az első kérdés az, milyen messze van a bázisállomás. Közeli torony mellett a jel erős, ott kis nyereségű antenna is elég, minél távolabb van a torony, annál nagyobb nyereség kell. A nagyobb nyereség fizikai okból keskenyebb nyalábbal jár, mert az antenna a jelet egy szűkebb irányból gyűjti össze, ezért pontosabban kell a torony felé fordítani. A panel, a log és a yagi antenna nyílásszöge több tíz fokos, a MikroTik SXT LTE6 irányított antennájáé 60, a Poynting LPDA-92 log antennáé nagyjából 50 fok, ezeket szemre is be lehet állítani. A parabola is irányított antenna, de a nyílásszöge ezeknél jóval kisebb, ezért szemre nem, csak jelméréssel állítható be, amely ma már minden routerben megtalálható.

A második kérdés az, melyik sávban jön a jel. Az NMHH 2020-as 5G-árverése a 700 MHz-es, a 2100 MHz-es és a 3400-3800 MHz-es, röviden 3,5 GHz-es sávot osztotta ki. A 700 MHz-es jel fizikai okból messzebbre jut, és a falakon is jobban áthatol, mint a magasabb frekvenciájú, ezért vidéken és épületen belül is előnyös. A 3,5 GHz-es sávból viszont a szolgáltatók sokszor szélesebb blokkot kaptak, így ott egyszerre több adat fér el. Az antenna nyeresége mindig egy adott frekvenciasávra szól, és egy antenna sem erősít minden sávban egyformán: minél szélesebb tartományt fed le, annál kevesebbet nyer az egyes sávokban. A Poynting LPDA-92 log antennája például 700 MHz és 2,7 GHz között 11 dBi körül erősít, a 3,5 GHz-es sávban viszont csak 2,3 dBi-vel. Az adatlapon ezért azt kell megnézni, hogy az antenna abban a sávban ad-e nagy nyereséget, amelyen a környéken a jel jön.

A harmadik kérdés az, hány független csatornán vesz a router. A MIMO azt jelenti, hogy a router egyszerre több antennán át, párhuzamos adatfolyamokban fogadja a jelet. A négy és több adatfolyamhoz a környező tárgyakról visszaverődő, különböző utakon érkező jel kell, ezt a beltéri antennák használják ki. Egy toronyra fordított kültéri antennánál a jel egy irányból jön, ott két független csatorna marad, amelyet a két, egymásra merőleges, ±45 fokban elforgatott polarizáció választ el. Kültéren ezért a 2×2 MIMO a reális, és ha a routeren négy antennacsatlakozó van, kültéri antennával jellemzően kettőt használnak.

A gyártói ajánlások és a fenti szempontok alapján a típusok így választhatók:

A webáruházunkban a kültéri antennák között 9 dBi-s log, 5 dBi-s yagi és 12 dBi-s dome antenna, a kültéri routerek között a 60 fokos nyílásszögű MikroTik SXT LTE6 és a rácsos parabolás MikroTik LHGG LTE6 kapható, mindegyik 4G-hez.

Körsugárzó antenna

Körsugárzó antenna akkor jöhet szóba, ha a bázisállomás közel van, a kinti jel elég erős, csak a beltéri routerhez nem jut el belőle elég. Mivel minden irányból vesz, nem kell beállítani. Ennek ára van: minden irányba sugároz is, ezért feltöltéskor a környező cellákat is zavarja, és a nyeresége jóval kisebb, mint egy irányított antennáé. A Poynting körsugárzói a 3,5 GHz-es sávban jóval kevésbé erősítenek, mint a gyártó panelantennái, a 700 MHz-es sávban pedig alig vagy egyáltalán nem. Ahol lehet, ezért irányított antenna a jobb választás. A Poynting a lapos, alacsony házú körsugárzóját városi és kertvárosi otthonokba szánja, és tartalék kapcsolatnak ajánlja oda, ahol az elsődleges internet optikai vagy műholdas.

Panelantenna

Panelantenna akkor kell, ha a bázisállomás távolabb van, és ismert az iránya. A panel egy irányba néz, ezért be kell állítani, cserébe abból az irányból jóval erősebben vesz, mint egy körsugárzó, és egy házban adja a 2×2 MIMO-hoz szükséges két, egymásra merőleges, ±45 fokos polarizációjú antennát. A Poynting a paneljeit városi, kertvárosi és vidéki otthonokba ajánlja, az 5G-re tervezett típusai mindhárom hazai 5G-sávot lefedik, és a 3,5 GHz-es sávban erősítenek a legjobban, ezért a 3,5 GHz-es 5G-hez a panel a legkézenfekvőbb választás. A beállítás menetét a szerelésről szóló rész írja le.

Log és yagi antenna

Log vagy yagi antenna akkor kell, ha vidéken egyetlen, távoli toronytól kell jelet fogni. A Poynting a log antennát a nagy nyeresége miatt vidéki területekre ajánlja, és oda, ahol a 4G-hálózat közel van, de a jel már nem ér el. A Siretta a yagit olyan helyre szánja, ahol ismert a bázisállomás iránya, és csak egyetlen cellával lehet kapcsolatot tartani. Mindkét típus egy irányba néz, ezért be kell állítani.

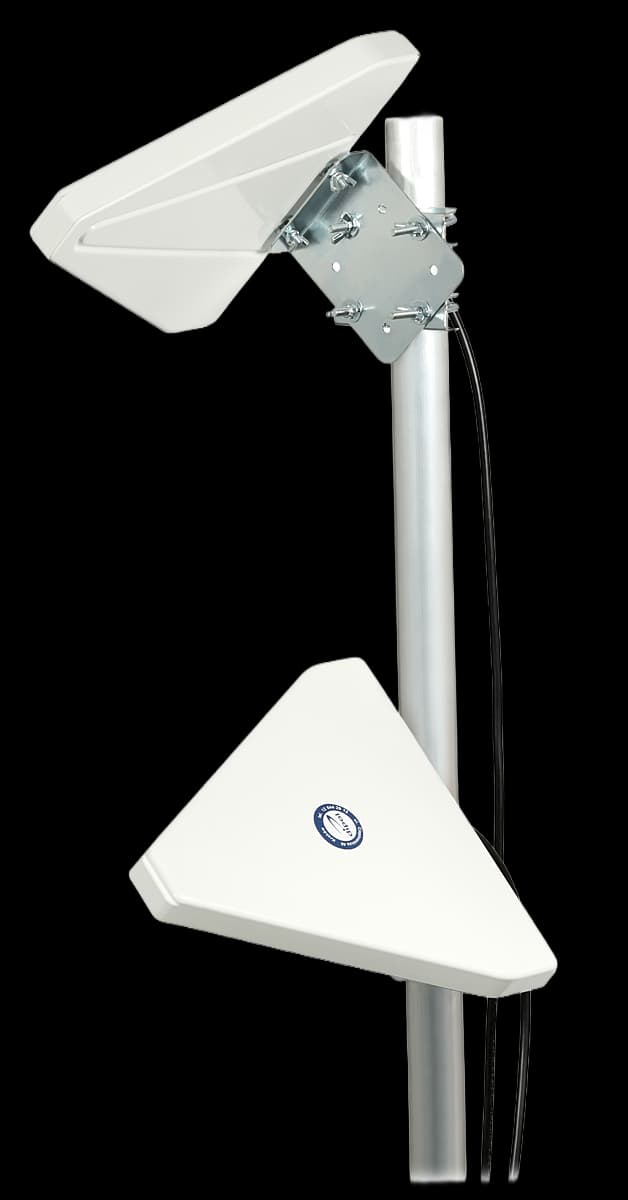

5G-hez az adatlapot kell megnézni: a már említett LPDA-92 a 3,5 GHz-es sávban alig erősít, az újabb LPDA-500 ott is nagy nyereséget ad, és a Siretta yagijai közül sem mindegyik fedi le ezt a sávot. Az egy csatlakozós log és yagi antennát a MIMO-hoz eleve párban kell megvenni, és egymáshoz képest 90 fokban, a függőlegeshez képest ±45 fokban elforgatva kell felszerelni, nem egy függőleges és egy vízszintes helyzetben. Így a két antenna ugyanazt a két, egymásra merőleges polarizációt veszi, mint egy panel. A kétkábeles MIMO log antennában a két elemsor egy tartón, egymásra merőlegesen áll, ezt egészében kell 45 fokkal elforgatva felszerelni.

Antennába épített kültéri router és parabola

Az antennába épített kültéri routernél a modem és az antenna egy házban van a tetőn, és a lakásba csak egyetlen adatkábel fut, amely PoE-n, vagyis ugyanazon a kábelen az áramot is viszi. Így nincs antennakábel, ami a jelet gyengítené. A Poynting a lehető legrövidebb antennakábelt írja elő, és az adatlapjai szerint a mellékelt kábel a 3 GHz körüli jelből méterenként kétszer annyit nyel el, mint a 900 MHz-esből, vagyis az 5G felső sávja veszít a legtöbbet a kábelben.

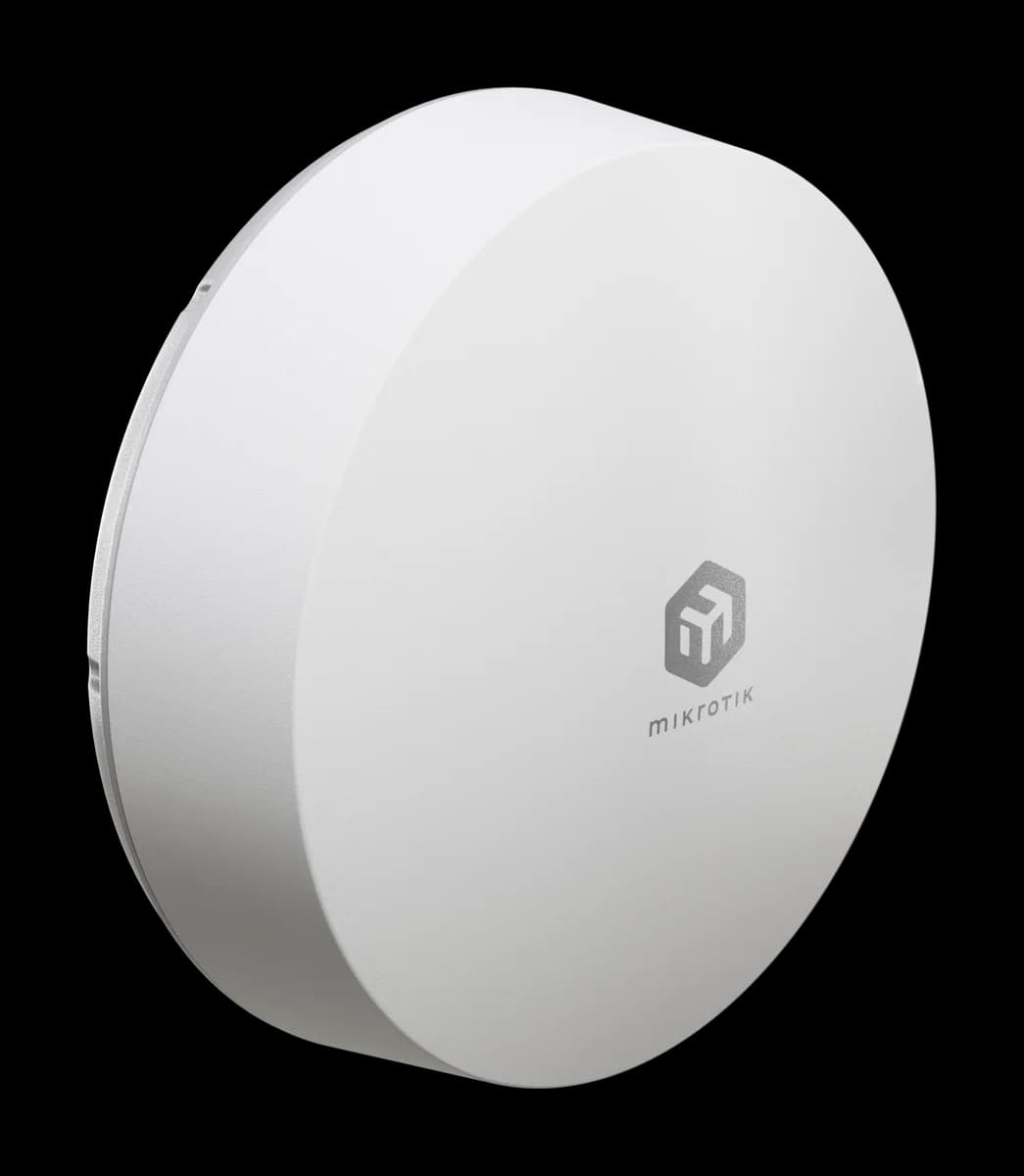

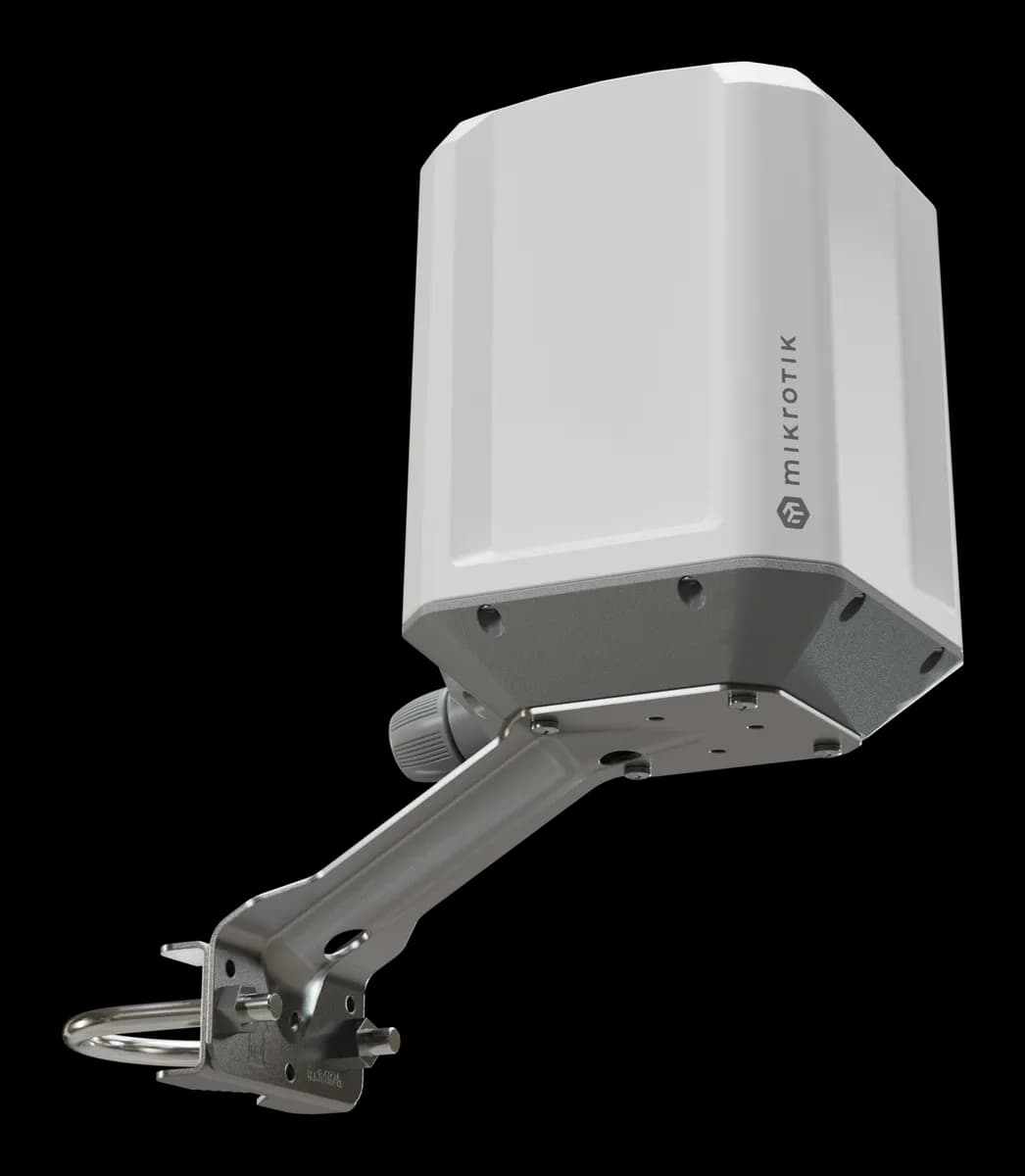

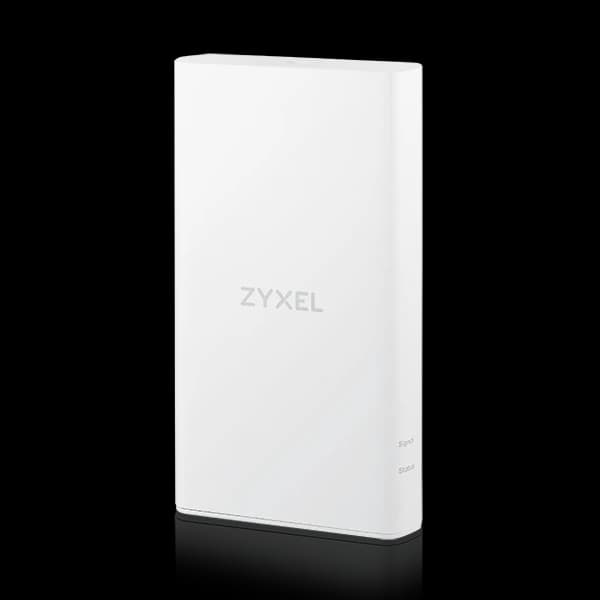

Irányított, körsugárzó és parabolás változat is van. A MikroTik két 5G-s kültéri routere, egy irányított és egy körsugárzó, a 700 MHz-es és a 3,5 GHz-es sávban is működik: az irányítottat be kell állítani, a körsugárzó a gyártó szerint beállítás nélkül a legjobb elérhető bázisállomáshoz kapcsolódik. A Zyxel egyik irányított egységéhez a gyártó alkalmazása segít megtalálni a legerősebb 5G-jelet.

A parabola is irányított antenna, és önállóan ma már ritkán kapható, a modem jellemzően a parabolába van építve. Akkor kell, ha a bázisállomás nagyon messze van, és a log vagy a yagi antenna nyeresége sem elég. A rácsos parabola a jelet nagy felületről gyűjti össze, ezért nagy a nyeresége, cserébe jóval kisebb a nyílásszöge, mint a panelé vagy a log antennáé, így szemre nem lehet beállítani. A MikroTik LHGG LTE6 kitet a gyártó kifejezetten nagyon távoli, vidéki helyekre szánja, ahol a mobiltelefon már nem kap jelet, és a rácsos kialakítás a gyártó szerint az erős szelet is jól bírja.

A kültéri antenna szerelése és beállítása

A Poynting telepítési útmutatói szerint az antenna a lehető legmagasabb pontra kerüljön, körülötte minden irányban legalább egy méter szabad hellyel és rálátással a legerősebb jelet adó bázisállomásra, legalább fél méterre más antennáktól és fémtárgyaktól, és ne kémény mellé. A széles nyílásszögű panel, log és yagi antennát a torony általános irányába kell fordítani, majd 5 fokonként jobbra és balra forgatva, utána ugyanígy felfelé és lefelé döntve megkeresni a legjobb jelértéket. Mérés közben az antennát el kell engedni, mert fogás közben pontatlan a mért érték. A szűk nyílásszögű parabolánál ez kevés: ott apró lépésekben kell finomítani, és közben a jelértéket kell figyelni, amelyet ma már minden router mér és kijelez. Hogy melyik értéket kell figyelni, az RSRP-, RSRQ- és SINR-értékekről szóló cikkünk írja le.

A kábelt a falba lépés előtt csepegő hurokkal kell vezetni, hogy az esővíz ne fusson végig rajta a házba. Esőben, szélben és zivatar idején nem szabad szerelni, mert a nedves tetőn könnyű megcsúszni, zivatarban pedig a fém antennatartóba villám is csaphat. Hogy a környéken melyik hálózat milyen erős, a lefedettségi térképen látszik, a pontos irányt viszont csak a helyszíni mérés adja meg.
